貼片電阻的工作阻值如何識別?額定功率是多少?

作者: 昂洋-柯正發表時間:2020-07-31 13:59:30瀏覽量:5508

熟悉貼片電阻的功率是選料時必須要知道有的,因為了解才能正確的下單。
文本標簽:貼片電阻阻值

  熟悉貼片電阻的功率是選料時必須要知道有的,因為了解才能正確的下單,下面是常見貼片電阻的額定阻值的標識解釋。

  一、貼片電阻的額定阻值最常見的有數字標識法如下:

  1、用3位數字電阻值。前2位為十位、個位值,為有效數值,第3位是0的個數或稱為10的X次方。如標注為152,即為1500Ω;101,即為100Ω;103,即為10000Ω(10 kΩ);1Ω以下的值加R表示,如1R5,即1.5Ω;R10,即0.01Ω。

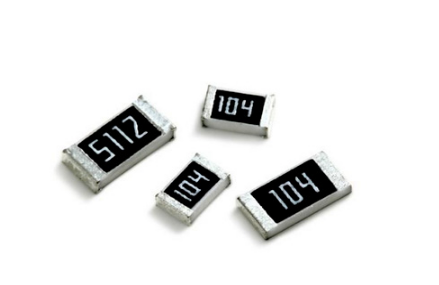

貼片電阻阻值

  2、用4位數字表示電阻值。前3位為有效值,即千位、百位和個位值,第4位為0的個數。如標注為1501,即為1500Ω;標注為1000,即為100Ω;標注為681,即為680 Ω;標注為1003,即為100kΩ。1Ω以下的值加R表示,同上。

  3色環和4色環阻值標注法,不常見,標注規則同普通電阻,不予贅述;精密型貼片電阻,用代碼標注法,由兩位數字加一位代碼組成,前兩位數字為有效值,第3位字母為乘數值。如01A——100Ω,02 C——100kΩ,不常見,但須注意!

  二、貼片電阻的一般額定功率

  額定功率。采用數字標識的貼片電阻多為黑色,其功率級別分為1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W等,以1/16W、1/8W、1/10W、1/4W應用最多,一般功率越大,電阻體積也越大,功率級別是隨著尺寸逐步遞增的。另外相同的外形,顏色越深,功率值也越大。耗散功率為1W或1W以上的電阻,考慮到散熱要求,不得與印刷線路板直接接觸,因而所有電路板上用到的貼片電阻,一般都是小于1W的。

貼片電阻阻值

  貼片電阻的功率值受限,故在電路中需要較大功率電阻的地方,經常采用多只貼片電阻并聯(加串聯)的方法,來增大功率值。貼片電阻的功率值不在電阻體上直接標注,可以根據電阻的“個頭”來判斷電阻功率值的大小。

  換用電阻元件時,一看數字標注的電阻值,二看電阻的體積大小,符合二者條件時,即可代換。
