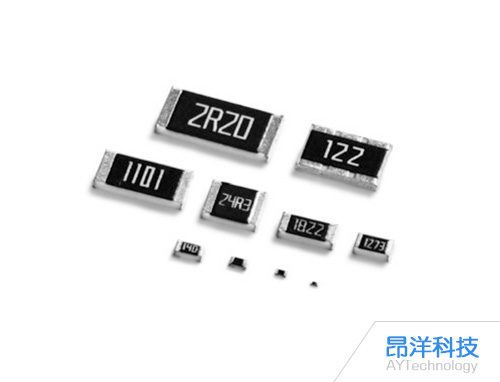

在電子電路設計中，貼片電阻作為基礎元件，其性能直接影響系統的精度與可靠性。其中，溫度系數(TCR)和熱穩定性是評估電阻性能的核心指標。溫度系數決定電阻值隨溫度變化的敏感度，而熱穩定性則反映電阻在長期工作或極端環境下的阻值保持能力。

貼片電阻的溫度系數與熱穩定性分析

一、溫度系數：衡量電阻值隨溫度變化的敏感度

定義與單位

溫度系數(TCR)表示電阻值隨溫度變化的程度，單位為ppm/℃(百萬分之一/攝氏度)。例如，TCR為±100ppm/℃的電阻，在溫度每升高1℃時，阻值變化為標稱值的0.01%。

典型范圍與分類

普通貼片電阻：TCR通常在±50ppm/℃至±400ppm/℃之間，適用于對精度要求不高的場景(如電源電路、信號分壓)。

精密貼片電阻：TCR可低至±5ppm/℃至±25ppm/℃，適用于高精度需求(如醫療設備、傳感器電路)。

特殊類型：

箔電阻：TCR可達±0.05ppm/℃(如Z-Foil技術)，穩定性接近理論極限。

薄膜電阻：通過真空鍍膜工藝實現低TCR(±5ppm/℃至±25ppm/℃)，兼顧精度與成本。

厚膜電阻：TCR較高(±50ppm/℃至±400ppm/℃)，但成本低，適合大規模應用。

正負溫度系數的應用差異

正溫度系數（+TCR）：阻值隨溫度升高而增加，常用于溫度補償電路(如熱敏電阻替代方案)。

負溫度系數（-TCR）：阻值隨溫度升高而降低，適用于需要反向補償?shù)膱鼍?如穩壓電路)。

二、熱穩定性：電阻在溫度變化中的長期可靠性

核心影響因素

材料選擇：

金屬箔、薄膜材料(如鎳鉻合金)具有優異的熱穩定性，TCR低且長期漂移小。

厚膜電阻因材料特性，熱穩定性相對較弱，但通過工藝優化可滿足一般需求。

制造工藝：

激光調阻、精密燒結等工藝可減少電阻值離散性，提升熱穩定性。

封裝設計(如陶瓷基板)有助于散熱，降低熱應力對阻值的影響。

工作環境：

溫度波動范圍、持續時間及散熱條件直接影響熱穩定性表現。

長期穩定性表現

精密電阻：在額定功率下工作1000小時后，阻值變化可控制在±0.005%以內(如箔電阻)。

普通電阻：阻值變化可能達±0.5%至±1%，需根據應用場景權衡成本與性能。

熱穩定性測試標準

高溫老化試驗：在125℃環境下持續工作1000小時，監測阻值漂移。

溫度循環試驗：在-55℃至+155℃間循環，驗證電阻抗熱沖擊能力。

功率負荷試驗：在額定功率下持續工作，評估熱積累對阻值的影響。

三、溫度系數與熱穩定性的協同作用

低TCR對熱穩定性的貢獻

TCR低的電阻在溫度變化時阻值波動小，直接提升熱穩定性。例如，箔電阻的TCR為±1ppm/℃，在-55℃至+125℃范圍內阻值變化僅0.18%，遠優于普通厚膜電阻(±400ppm/℃對應7.2%變化)。

應用場景選擇建議

高精度場景(如醫療儀器、航空航天)：

優先選擇箔電阻或薄膜電阻，TCR≤±25ppm/℃，確保長期穩定性。

工業控制場景(如電機驅動、電源管理)：

可選厚膜電阻，TCR≤±200ppm/℃，平衡成本與性能。

消費電子場景(如手機、平板電腦)：

根據空間限制選擇0201至0805封裝，TCR≤±100ppm/℃即可滿足需求。

設計優化方向

溫度補償電路：通過正/負TCR電阻組合抵消溫度影響。

散熱設計：優化PCB布局，增加銅箔面積或使用散熱片，降低電阻工作溫度。

冗余設計：在關鍵電路中并聯低TCR電阻，提升系統容錯能力。
