風華貼片磁珠CBG,0805,101T,100Ω,500mA 產品型號：CBG201209U101T

產品簡介：提供氧化體磁珠供貨, 表面貼裝0805[2012公制]100Ω,500mA,±25%風華貼片磁珠。

重點參數：

電流	500mA	阻抗	100Ω
零部件系列	CBG	電感公差	±25%

產品應用：

醫療器械
工業工控
LED照明
消費電子
家用電器

產品詳情

詳細參數
電流	500mA
阻抗	100Ω
零部件系列	CBG
電感公差	±25%
安裝方式	表面黏著
封裝(公制)	2012
封裝	0805/2*1.25mm
長度	2 mm
寬度	1.25 mm
包裝方式	膠帶卷盤
產品規格書	下載

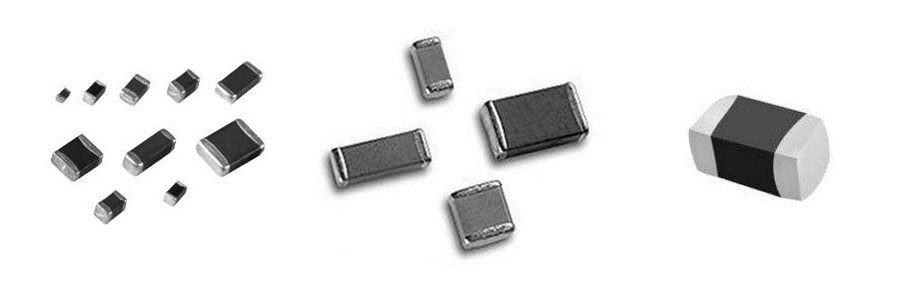

產品圖片

風華貼片磁珠

產品特性

1. 集成無機材料基質；
2. 防電磁干擾；
3. 適用范圍廣；
4. 高可焊性和熱敏性；
5. 高可靠性；
6. 濾潑頻率廣；
7. 適用于SMT加工。

產品用途

直流成分是需要的有用信號，而射頻RF能量卻是無用的電磁干擾沿著線路傳輸和輻射（EMI）。要消除這些不需要的信號能量，使用片式磁珠扮演高頻電阻的角色（衰減器），該器件允許直流信號通過，而濾除交流信號。通常高頻信號為30MHz以上，然而，低頻信號也會受到片式磁珠的影響。

磁珠有很高的電阻率和磁導率，等效于電阻和電感串聯。在電路中只要導線穿過它即可。高頻電流在其中以熱量形式散發，其等效電路為一個電感和一個電阻串聯，兩個組件的值都與磁珠的長度成比例。有的磁珠上有多個孔洞，用導線穿過可增加組件阻抗（穿過磁珠次數的平方）。鐵氧體磁珠不僅可用于電源電路中濾除高頻噪聲（可用于直流和交流輸出），還可廣泛應用于其它電路。
