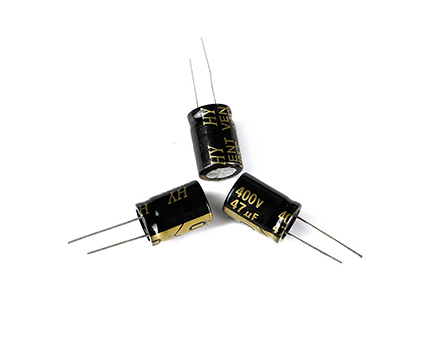

電解電容因其大容量和低成本，在電源濾波和低頻耦合電路中應用廣泛。然而，在高頻電路中，其性能局限性顯著，需特別注意以下關鍵問題：

一、極性連接與反向電壓

電解電容具有明確的正負極性，接反會導致漏電流劇增，甚至引發過熱或爆炸。在高頻電路中，瞬態電壓波動可能加劇反向電壓風險。因此，需嚴格確保正極接高電位、負極接地，并在可能存在反向電壓的場景中改用無極性電容(如雙極性電解電容或MLCC)。此外，焊接前需確認電容極性標識，避免因引線長短混淆(長線為正極，短線為負極)導致誤接。

二、頻率響應與等效參數

電解電容的等效串聯電阻(ESR)和等效串聯電感(ESL)在高頻下顯著增加，導致阻抗特性惡化。例如，某高頻鋁電解電容在100kHz時ESR可能高達數歐姆，遠高于MLCC的毫歐級水平。為優化高頻性能，可采取以下措施：

并聯低ESR電容：在電解電容旁并聯0.1μF至1μF的MLCC，擴展高頻濾波帶寬。

選擇高頻專用型號：優先選用標稱“高頻低阻”的電解電容，其ESR和ESL經過優化設計。

避免單點濾波：在數字電路中，每個集成電路的電源引腳附近應配置0.01μF至0.1μF的陶瓷電容，以抑制高頻噪聲。

三、溫度與壽命管理

電解電容的壽命受溫度影響顯著，高溫會加速電解液揮發。例如，某電解電容在105℃下的壽命約為2000小時，而溫度每降低10℃，壽命可延長一倍。因此，需采取以下措施：

遠離熱源：電容安裝位置應與大功率元件(如功率管、變壓器)保持至少5mm間距。

降額使用：電容的額定電壓應高于工作電壓的1.2~1.5倍，并避免長期運行在接近額定電壓的工況。

散熱設計：在高溫環境中，可選用帶散熱片的電解電容或增加通風措施。

四、布局與寄生效應

電解電容的引線電感在高頻下會顯著增加阻抗。例如，1mm長的引線可能引入約1nH的電感，在100MHz時等效阻抗約為0.6Ω。為減少寄生效應，需：

縮短引線長度：優先選用SMD封裝電容，減少引線電感。

優化PCB布局：電容應靠近電源引腳，并避免防爆閥上方布線或安裝其他元件。

避免機械應力：安裝時避免對電容施加過大的機械壓力，防止內部短路或漏電流上升。

五、替代方案與混合使用

在GHz級高頻電路中，電解電容的性能可能無法滿足要求。此時可采用以下替代方案：

MLCC替代：在高頻濾波和去耦場景中，優先選用X7R或NPO介質的MLCC。

混合使用：在電源濾波中，電解電容負責低頻濾波，MLCC負責高頻去耦，形成優勢互補。

高頻電路中使用電解電容需綜合考慮極性、頻率響應、溫度、布局和替代方案等多方面因素。通過合理選型、優化設計和嚴格測試，可充分發揮電解電容的優勢，同時規避其高頻性能短板。
